关于2.5倍速链流水线的基础知识介绍

2023-03-01 14:31:56

  2.5倍速链流水线的定义:

  2.5倍速链流水线指定是链条内轮与外轮的速比,即内轮转动一圈,外轮转动2.5圈,来达到倍速输送的目的。此线体结构构轻巧,运行平稳,适合于高精度小型在线自动装配和低重量产品的输送、阻挡、在线精准定位等

  2.5倍速链流水线的配置:2.5倍速线导轨采用国标55mm*85mm*3.0mm档边铝型材制作

  链条:采用2.5倍速尼龙轮加碳钢链条制作,颜色可选为内圈白色外圈棕色,此线体单条线体一般不超过10米,可多条线体组合使用。

  电机:线体3米以内可采用小型调速电机或中空电机,3米到10米采用减速电机,需配置带变频器方便调节运行速度快慢

  治具板:2.5倍速链流水线体治具板多采用20mm电木板制作,适用于精密装配时固定和放置产品,也适用与精准定位时候安装定位轴套

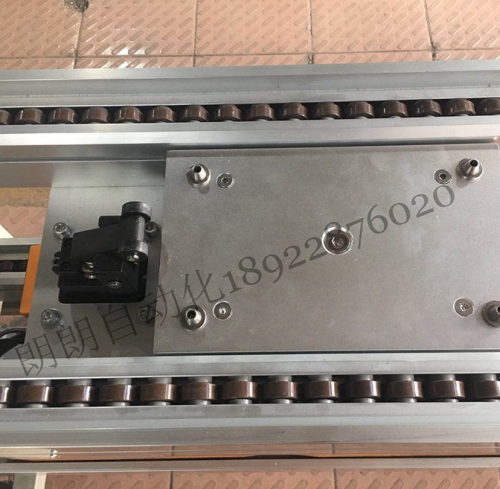

倍速链流水线

  2.5倍速链流水线可分为平面运行、上下返板运行、左右循环运行等方式。

  1、平面运行方式:平面运行是工装板在线体上一端直接输送至另一端,托盘不能在线体上循环,需重新将托盘放回原处,此倍速线的循环方式工作效率较低

  2、上下返板倍速线:产品放置于工装板之上,工装板在线体上输送,当工装治具板到达线体尾端时人工或机械装置将产品取下,空的工装板进入倍速链端部的返板机,返板机将空的工装板送至倍速链流水线下层,然后输送至机头位置,再通过返板机构将工装板输送至倍速线上层,达到工装板在线循环。此循环方式适合机械或工人站在线体的单边操做

  3、左右循环倍速线:此循环方式为工装板到达线体尾部时,通过顶升机构将工装板顶起,再通过平移机将工装板输送至线体另一侧位置,依次循环,此循环方式同样长度线体可较上下循环线体增加安装工位,缺点是线体较占用地面空间。
